一、产品概述

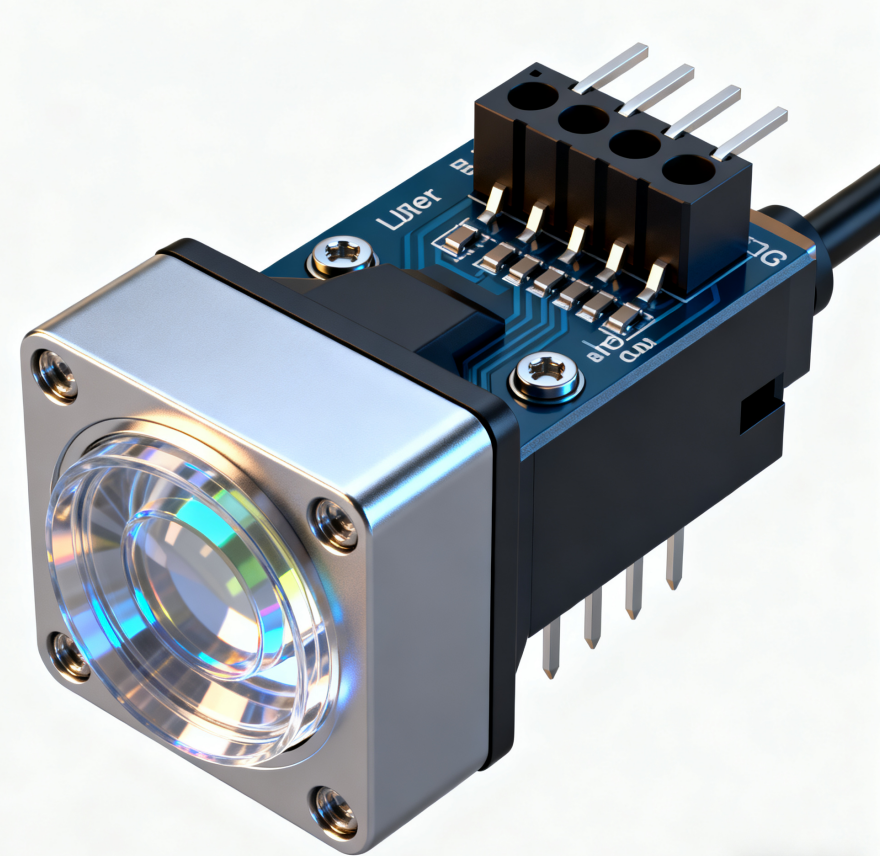

GDJ11 光电开关是一款高灵敏度的漫反射型光电检测传感器，利用红外线或可见光发射与反射原理，对物体的存在与位置进行非接触式检测。该型号结构紧凑、响应速度快、抗干扰能力强，适用于各种自动化控制场合，包括生产线检测、输送带计数、包装定位等。GDJ11 具备稳定的检测性能和优异的环境适应性，是工业现场常用的光电检测元件。
二、产品特点
● 漫反射检测方式，无需反光板即可检测目标；
● 检测距离适中，检测效果不受物体形状影响；
● 采用抗干扰光学设计，稳定可靠；
● 响应速度快（≤1ms），适用于高速检测应用；
● 输出方式灵活（NPN/PNP 常开可选）；
● 内置反接、短路、过载保护电路；
● LED 指示灯显示工作与检测状态，安装调试方便；
● 结构紧凑、防护等级高，可在恶劣环境中长期工作。
三、技术参数
型号：GDJ11
检测方式：漫反射型光电检测
检测距离：100mm（标准白色目标）
输出方式：NPN 常开（NO）
工作电压：DC 10–30V
最大负载电流：200mA
响应时间：≤1ms
光源类型：红外发射二极管（波长 880nm）
指示显示：红色 LED（动作显示）
外壳材质：ABS 工程塑料
防护等级：IP65
工作温度：-25℃ ～ +70℃
连接方式：三芯电缆出线（长度 2 米）
电气保护：反接保护、短路保护、过载保护
四、接线说明
棕线（Brown）：电源正极（+V）
蓝线（Blue）：电源负极（0V）
黑线（Black）：信号输出（NPN 常开）
说明：接线前请确认电源极性，避免错误接线导致元件损坏。
五、安装与使用说明
1. 将光电开关安装于检测目标正对方向，保持光轴垂直。
2. 通过调节安装距离来优化检测灵敏度与稳定性。
3. 安装时请避开强光直射区域，以防干扰误动作。
4. 调试时通电观察 LED 指示灯，当检测到目标物体时指示灯亮起。
5. 定期清洁透镜表面，防止灰尘或油污影响检测效果。
6. 电缆布线应避开高压或强电磁干扰源。
六、应用领域
● 包装机械产品通过检测；
● 输送带物体计数与缺料检测；
● 自动装配线的定位控制；
● 食品、医药、电子行业自动化检测；
● 门禁与防护装置检测系统。
七、注意事项
● 使用时应确保供电电压在额定范围内；
● 漫反射型对表面颜色敏感，深色或透明物体检测距离会有所减少；
● 请勿私自拆解或改装产品；
● 使用前请仔细检查连接端子及防水密封情况；
● 若长期处于高湿或粉尘环境，建议加装防护罩。
1、GDJ11 的检测距离能否调整？
该型号为固定检测距离型，若需可调节距离，请选用带灵敏度调节电位器的型号（如 GDJ11A 可调型）。
2、为什么检测黑色物体时灵敏度降低？
黑色或暗色物体反射率较低，反射光能量不足，会导致检测距离减小。建议适当缩短安装距离或更换反射型型号。
3、GDJ11 能否检测透明物体？
漫反射型检测透明体较困难，建议使用对射型或带偏振滤光片的反射型光电开关，以获得更稳定检测效果。
